圓盤干燥機
/
所屬分類：干燥設備系列 > 熱傳導干燥系列
產品概述：工作原理: 圓盤干燥機主要由筒體、圓盤主軸、傳動機構和蒸汽加熱系統組成。筒體是帶夾套的圓柱形，夾套內通入蒸汽，底部有排水口。筒體頂部有一個排氣口，用以排出已蒸發的水蒸汽;一個進料口，濕物料由此加入干燥機內。筒體底部有一個排料口，用于排出已干燥的物料。筒體…
產品詳情|
圖片集錦|
工作原理:
圓盤干燥機要由筒體、圓盤主軸、傳動機構和蒸汽加熱系統組成。筒體是帶夾套的圓柱形，夾套內通入蒸汽，底部有排水口。筒體頂部有一個排氣口，用以排出已蒸發的水蒸汽;一個進料口，濕物料由此加入干燥機內。筒體底部有一個排料口，用于排出已干燥的物料。筒體兩端下部各有一個清掃排放口。筒體上方還裝有擋料板，使轉盤保持自潔。筒體內的主軸由一根空心主軸和空心圓盤組成。主軸通入蒸汽，并分配到圓盤內，冷凝水及不凝氣通過旋轉接頭從軸端排出。
主軸的圓盤外緣裝有弧板，使物料能沿著干燥機筒體向出料口方向緩慢移動。物料的干燥是通過蒸汽將主軸、圓盤加熱，使物料充分接觸，再通過引風機排出。干燥機主軸是通過電機與減速機構來帶動旋轉。蒸汽加熱系統由旋轉接頭、金屬軟管、疏水器、截止閥、球閥、視孔、汽水分離器等組成，從而保證主軸圓盤始終充滿飽和蒸汽，并保證冷凝水順利排出。
主要特點:
圓盤式干燥機比雙軸槳葉式污泥干燥機傳熱面積大，^大制作面積可達到400平方，而槳葉干燥機面積只能達到260平方，所以圓盤干燥機比較適用于大型市政污泥干化處理。 1、傳熱圓盤表面光滑、不易結垢、不易磨損、傳熱性能好； 2、干燥機內葉片埋在物料中，傳熱面積被可充分利用； 3、旋轉圓盤上都設有刮板，可以清理圓盤表面的物料； 4、干燥工程封閉操作，適宜濕氣體有害、有異味的情況； 5、設備運行平穩，操作維護簡單，運營成本低; 6、可以連續操作，也可間歇操作，根據客戶需求設計； 7、傳熱介質可以是蒸汽、高溫導熱油。

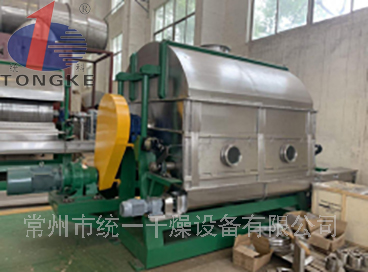

圓盤干燥機
技術規格參數
|
單軸圓盤干燥機技術參數 |
|||||
|
序號 |
型號 |
功率 |
傳熱面積(m2) |
容量(m3) |
外形尺寸(L×W×H) |
|
1 |
20 |
7.5 |
20 |
1.9 |
5500×1300×910 |
|
2 |
40 |
18.5 |
40 |
3.1 |
5600×1600×1000 |
|
4 |
60 |
22 |
60 |
4.05 |
5600×1900×2700 |
|
5 |
80 |
22 |
80 |
4.45 |
6400×1900×2700 |
|
6 |
100 |
30 |
100 |
6.05 |
7300×2000×2750 |
|
7 |
120 |
45 |
120 |
8.11 |
7200×2500×2800 |
|
8 |
150 |
45 |
150 |
11 |
7700×2500×2800 |
|
9 |
180 |
55 |
180 |
11.5 |
7800×2600×3000 |
|
10 |
240 |
55 |
240 |
15 |
9000×2800×3300 |
|
11 |
280 |
75 |
280 |
17.5 |
9500×2800×3300 |
|
12 |
300 |
75 |
300 |
20.5 |
10000×3000×3650 |
|
13 |
360 |
90 |
360 |
23 |
10100×3000×3550 |
|
14 |
420 |
90 |
400 |
25 |
11000×3200×3550 |
以上參數僅供參考，具體制作時根據客戶的要求。
適宜干燥的物料 該機使用于干燥后不易結塊、粘附的濾餅狀、顆粒狀物料的干燥。典型干燥物料有：魚粉、石墨、碳黑、聚乙烯粉末、飼料、酒糟、污泥、玉米坯芽等。
